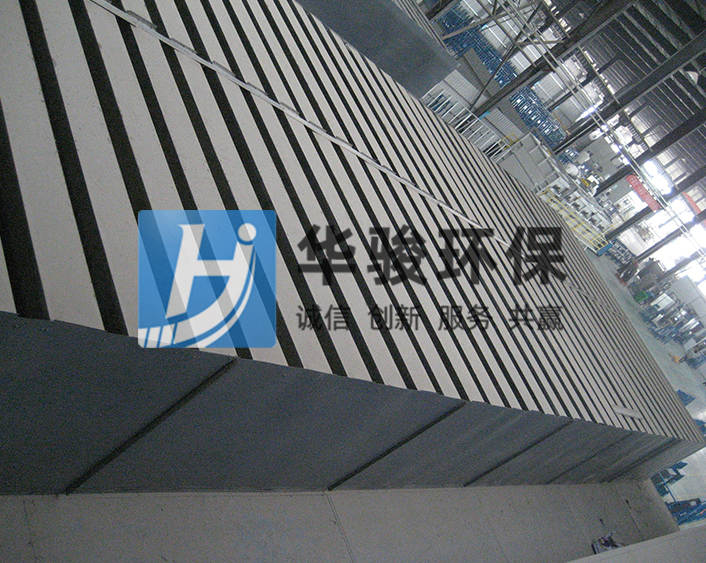

进排风消声器

我公司自行研发生产的一系列产品（金属外壳式消声器、结构片式消声器、管壳式消声器等），它可立式或卧式安装。通用消音器性能型号和外形尺寸见表1；表2；表3。其特点为消声量大，压力损失小，安装制作方便。广泛应用于进排风系统的消声降噪，主要适用于离心风机、轴流风机、发电机、冷却塔、空调通风系统、地铁通风系统、矿山隧道通风系统等噪音大、含尘、含潮等地方。
联系我们
  • 产品介绍

简述：

我公司自行研发生产的一系列产品（金属外壳式消声器、结构片式消声器、管壳式消声器等），它可立式或卧式安装。通用消音器性能型号和外形尺寸见表1；表2；表3。

其特点为消声量大，压力损失小，安装制作方便。广泛应用于进排风系统的消声降噪，主要适用于离心风机、轴流风机、发电机、冷却塔、空调通风系统、地铁通风系统、矿山隧道通风系统等噪音大、含尘、含潮等地方。

主体材料：

吸声体框架：优质碳素结构钢，δ=2.0mm～3.0mm

消声器外壳：优质碳素结构钢，δ=3.0mm～10.0mm

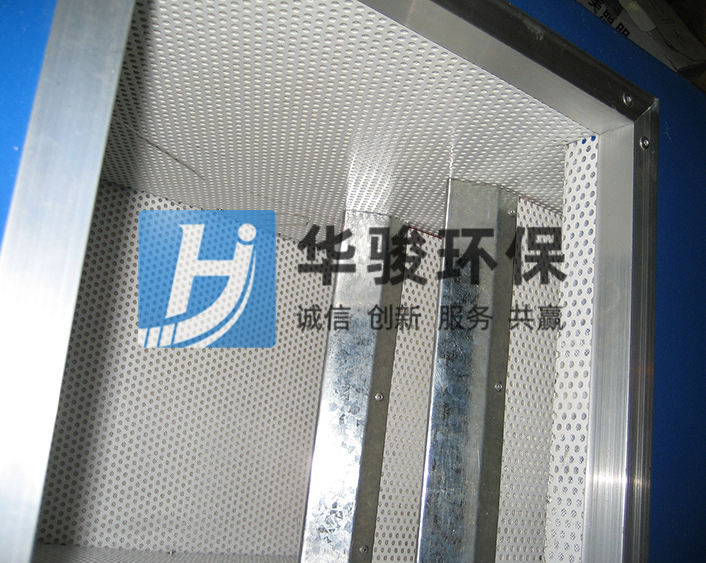

穿孔板：304不锈钢板、镀锌优质钢板（或防锈铝LF21），δ=1.0mm

吸声材料：离心玻璃棉，密度32kg/m3。

可根据用户要求设计制作。

主要特点：

根据用户使用环境要求，合理设置吸音片，有效衰减噪声辐射．吸音片以微孔共震体为主要结构，能有效吸收和消耗噪声辐射．该产品消声频带宽，能在满足通风散热需求的同时有效的控制噪声向外辐射的要求。

隔声量大，隔声量20-25dB(A)。

吸声系数高，吸声率≥0.9～0.98。

防火、防水、防尘、耐腐蚀。

外型结构：

进、排风消音器 / 管道消音器

长方体 / 圆柱体

100-300mm（吸音片宽）/50-300mm（风路宽）

结构简图如下：


表1 消声器性能选用

阻力损失（H2Omm）

降噪量dB(A)

备注

6m/s

12m/s

18m/s

0.75

3

6.70

20～25


表2 消声器规格选用

型号

规格

B×H×L

mm

使用风量 m3/s

重量

Kg

6m/s

12m/s

18m/s

H-8/7.5

800×750×2200

0.3

1.8

3.6

5.4

H-9/9

900×900×2200

0.405

2.4

4.8

7.3

H-9/10

900×1000×2200

0.45

2.7

5.4

8.1

H-10/10

1000×1000×2200

0.5

3

6

9

H-12/10

1200×1000×2200

0.6

3.6

7.2

10.8

H-12/15

1200×1500×2200

0.9

5.4

10.8

16.2

H-16/15

1600×1500×2200

1.2

7.2

14.4

21.6

H-16/20

1600×2000×2200

1.6

9.6

19.2

28.8

H-20/20

2000×2000×2200

2

12

24

36

H-24/25

2400×2500×2200

3

18

36

54

H-28/25

2800×2500×2200

3.5

21

42

63

H-28/30

2800×3000×2200

4.2

25

50

76

H-32/30

3200×3000×2200

4.8

29

58

86

H-36/30

3600×3000×2200

5.4

32

65

97

H-36/35

3600×3500×2200

6.3

38

76

113

H-40/35

4000×3500×2200

7

42

84

126

H-40/40

4000×4000×2200

8

48

96

144

H-44/40

4400×4000×2200

8.8

53

106

158

H-44/45

4400×4500×2200

11

66

132

190

H-48/50

4800×5000×2200

12

72

144

216

表3   消声器结构尺寸

消声器

规格

B1 ×H1

㎜

B2×H2

㎜

Nb/Nh

（㎜）

Bn

（㎜）

Hn

（㎜）

Φ

（㎜）

H-8/7.5

861×810

906×856

7/6

123

135

12

H-9/9

959×959

1006×1006

7/7

137

137

12

H-9/10

959×1060

1006×1106

7/8

137

132.5

12

H-10/10

1060×1060

1106×1106

8/8

132.5

132.5

12

H-12/10

1260×1060

1306×1106

10/8

126

132.5

14

H-12/15

1260×1560

1306×1606

10/12

126

130

14

H-16/15

1664×1560

1706×1606

13/12

128

130

14

H-16/20

1664×2064

1706×2106

13/16

128

129

14

H-20/20

2064×2064

2108×2108

16/16

129

129

14

H-24/25

2470×2560

2508×2608

19/20

130

128

14

H-28/25

2860×2560

2908×2608

22/20

130

128

14

H-28/30

2860×3082

2948×3148

22/23

131

134

18

H-32/30

3275×3082

3348×3148

25/23

131

134

18

H-36/30

3680×3082

3748×3148

27/23

136.3

134

18

H-36/35

3680×3580

3748×3648

27/27

136.3

132.6

18

H-40/35

4080×3580

4148×3648

29/27

140.7

132.6

20

H-40/40

4080×4080

4148×4148

29/29

140.7

140.7

20

H-44/40

4480×4080

4548×4148

32/29

140

140.7

20

H-44/45

4480×4576

4548×4648

32/32

140

143

20

H-48/50

4870×5076

4940×5148

24/36

143.5

143

20

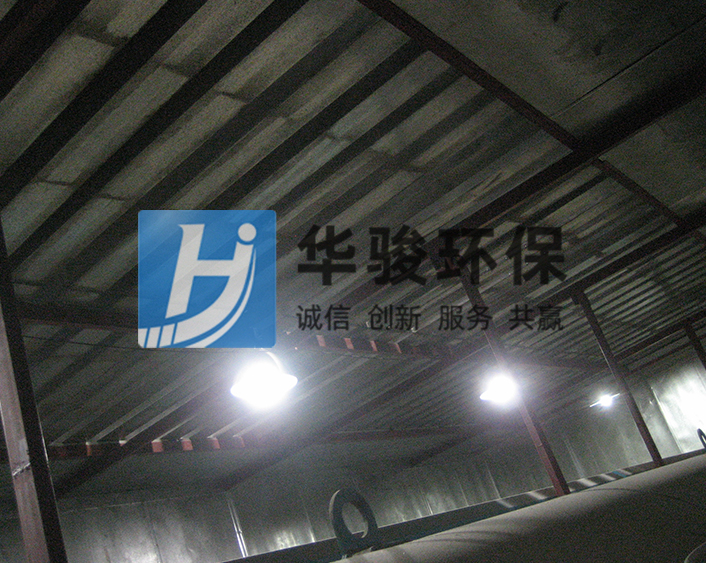

消声器的布局、安装与使用:

气流通过消声器的固然可以降嗓，但消声器对气流的均匀性，流速等也有一定的要求。如果忽视之，则可能导致风机装置效率下降，消声器降声效果不佳。

要明确风机噪声源的部位。风机噪声源部位按其强度大小，依次为：排气口辐射噪声。进气口辐射噪声、机壳表面和管道表面辐射噪声、电机噪声等。因此，必须确定主要噪声源来自何方，是否需要综合治理。消声器仅对见风机的进、排气噪声有明显效果。

消声器进口截面上的气流必须较为均匀，不得有涡区。通常在管道急弯后，风机出口中，风机扩压器出口或突扩出口外的流速分布很不均匀，有时甚至有大面积涡区。

为减少机壳振动对消声器效果的影响，风机与管道应尽量采用软连接。

在安装消声器时，应避免管理辐射噪声及漏声影响消声效果。为此，可在风管上刷沥青、捆吸声材料等。所有法兰连接处都应防漏声、漏气。

气流中含水或含尘较多时，不宜采用阻性消声器。

如用户需订消声器配套的变径过流管或其他配件，须向我厂提供变径过渡管或配件的尺寸要求。
